温馨提示
此表需要一定电路基础的人员操作接线,请仔细阅读下文的接线图,因客户误操作导致的表头烧坏,本公司不承担相关责任。
购买、安装前请参考下面描述说明以及接线图片,货品中不提供纸质说明。若接线错误或使用不当,会直接导致表头损坏!!如果不了解产品的使用方法,不建议购买!
- 此表功能完善,集电压电流表于一身,测量电流时电源取自测量线路,不需要隔离的电源进行单独供电,使用方便。
- 体积小巧(48mm*29mm*22mm)
- 价格超实惠,选择多,有多个量程和颜色供君选择。
- 我司专注表头领域,可为量身定做所需电流电压表,欢迎广大新来客户咨询洽谈。

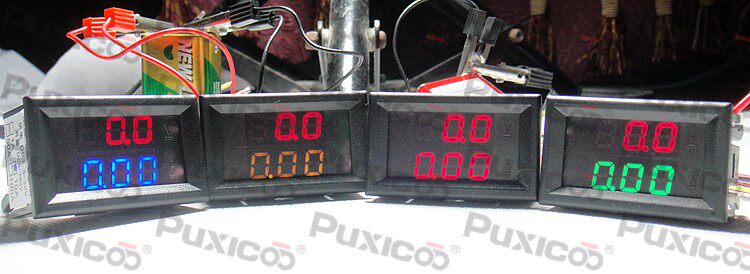

LED颜色展示
第一款:电压LED管红色,电流LED管蓝色
第二款:电压LED管红色,电流LED管红色
第三款:电压LED管红色,电流LED管黄色
第四款:电压LED管红色,电流LED管绿色

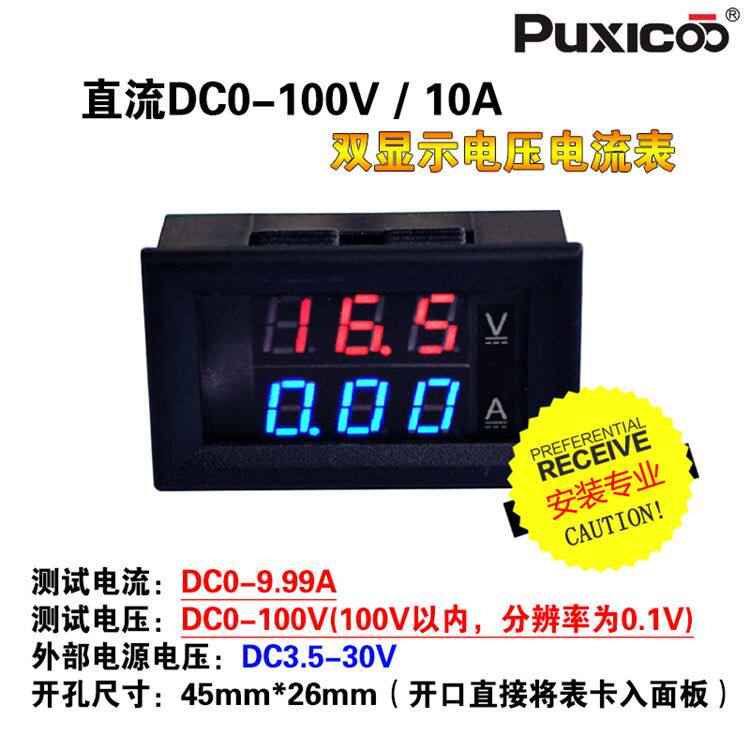

技术参数:
开口尺寸 :45mm*26mm(开口直接将表卡入面板)
外形尺寸 :48mm*29mm*22mm
供电电压 :DC3.5-30V (细红线正极 细黑线负极)
重 量 :20克
显示方式 :双3位0.28寸LED数码管
显示颜色 :红色+红色/红色+蓝色/红色+绿色/红色+黄色
刷新速度 :约500ms/次
测量精度 :±1%+2个字
电压表量程:DC 0-99.9V(100V以内,分辨率0.1V)
电流表量程:DC 0-9.99A(若测量的电流在1A以下,测量效果一般,不建议购买这款电压电流表。本店有更适合的,请点击“电压电流表头系列”,有惊喜!)
是否带后盖:无
极限工作条件:
· 最低供电电压:DC+3.5V
· 最高供电电压:DC+30V
· 工作温度:-15℃∽+70℃
· 工作湿度:10∽80%(无凝露)
· 工作气压:80∽106kPa
· 阳光照射:无直接照射
导线接线要求:
细红线(VCC) :供电电源输入正极 (3.5-30V)
注意:如果测量信号低于30V且供电充足可以直接作为模块的供电电源(将细黄线和细红线并联使用)
细黑线(GND) :供电电源输入负极 (3.5-30V)与测量信号共地
细黄线(VIN) :测量信号输入正极 (0-100V)
粗红线(I+) :电流输入正极(必须串联在用电器负极)
粗黑线(I-) :电流输入负极(必须串联在供电负极)
注意:当测量电流长时间超过6A请直接将引线焊接到插座上,以免接触阻抗过高引起线路工作不稳定。
详细接线图如下:

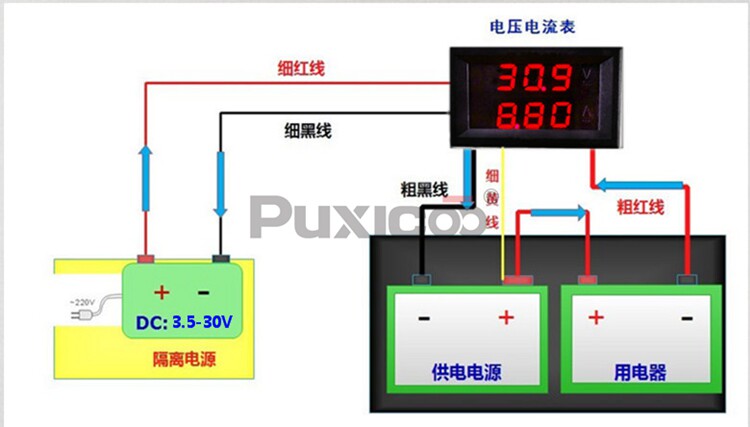

电流表用隔离电源供电连接图

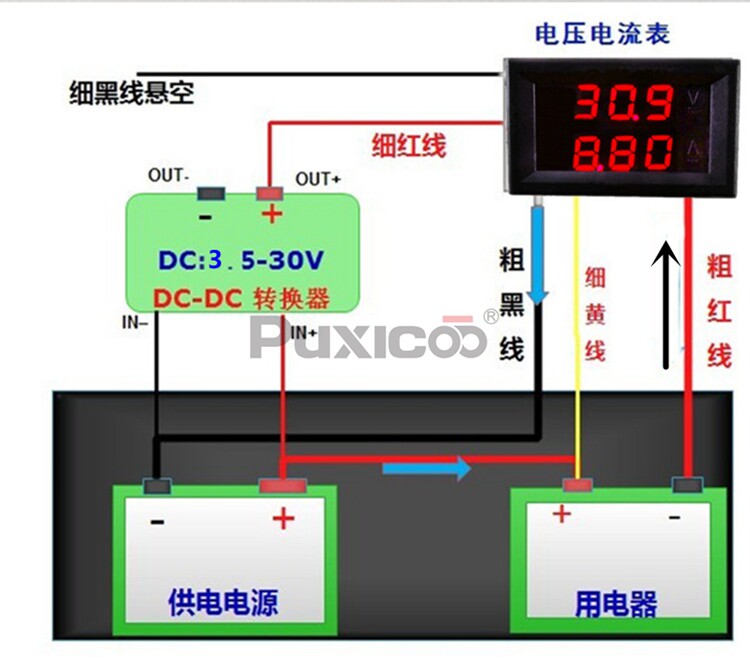

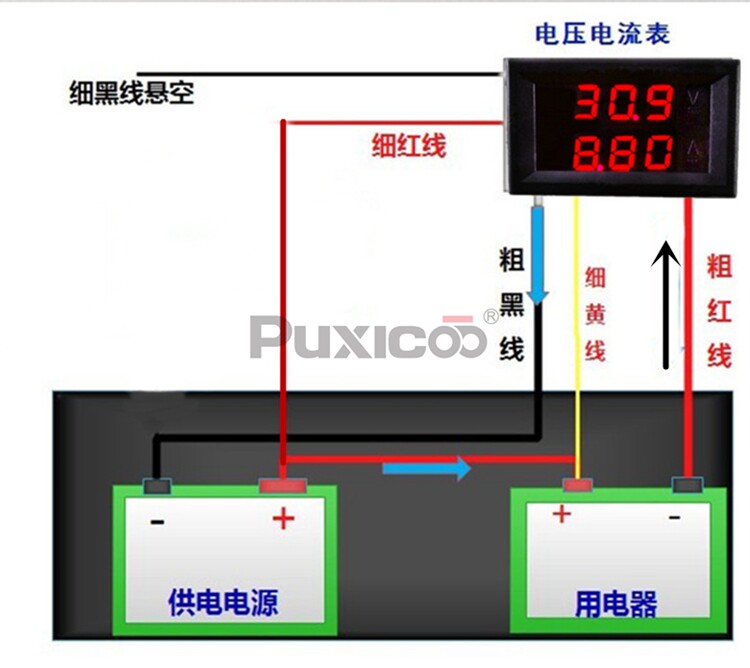

电流表在测量中取电中连接图
说明:如果供电电源电压低于30v,可以直接将红线接到供电电源,而不需要接到DC-DC转换器。

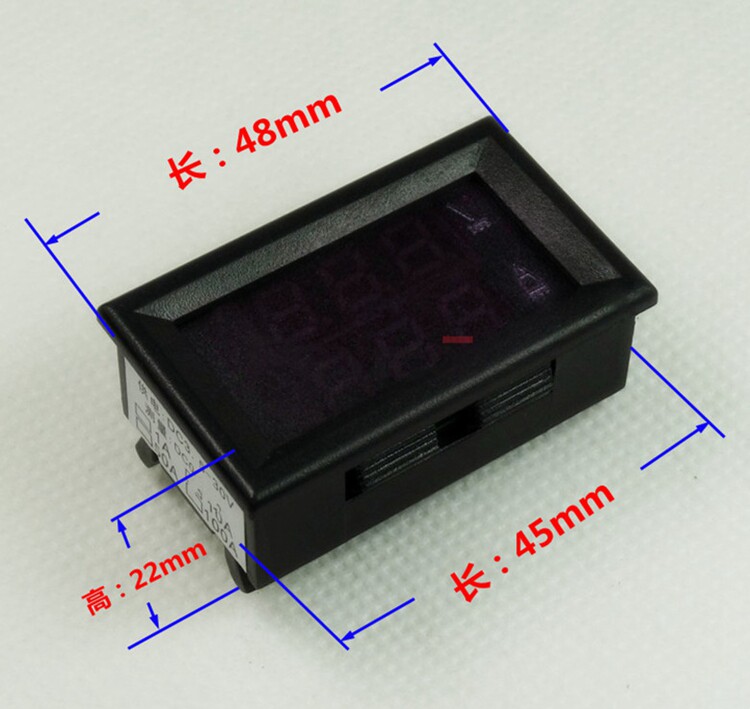

尺寸图示

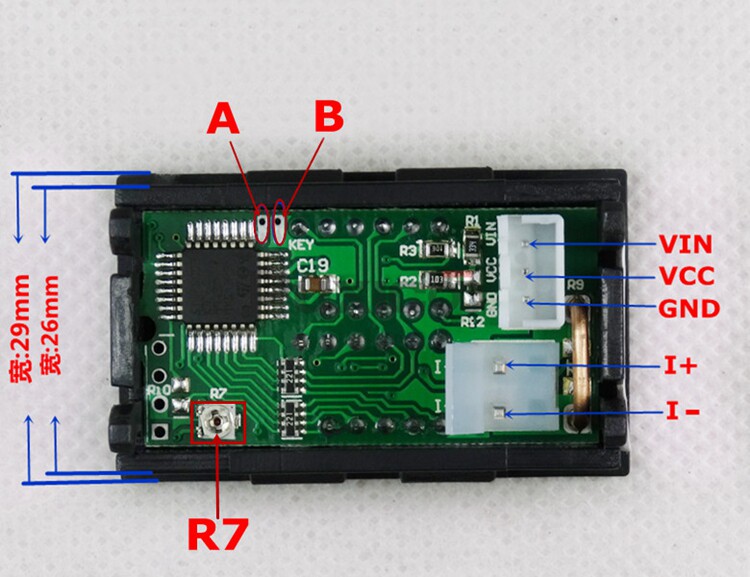

1.背面实拍图
细红线(VCC) :供电电源输入正极 (3.5-30V)
注意:如果测量信号低于30V且供电充足可以直接作为模块的供电电源(将细黄线和细红线并联使用)
细黑线(GND) :供电电源输入负极 (3.5-30V)与测量信号共地
细黄线(VIN) :测量信号输入正极 (0-100V)
粗红线(I+) :电流输入正极(必须串联在供电负极)
粗黑线(I-) :电流输入负极(必须串联在供电负极)
注意:当测量电流长时间超过6A请直接将引线焊接到插座上,以免接触阻抗过高引起线路工作不稳定。

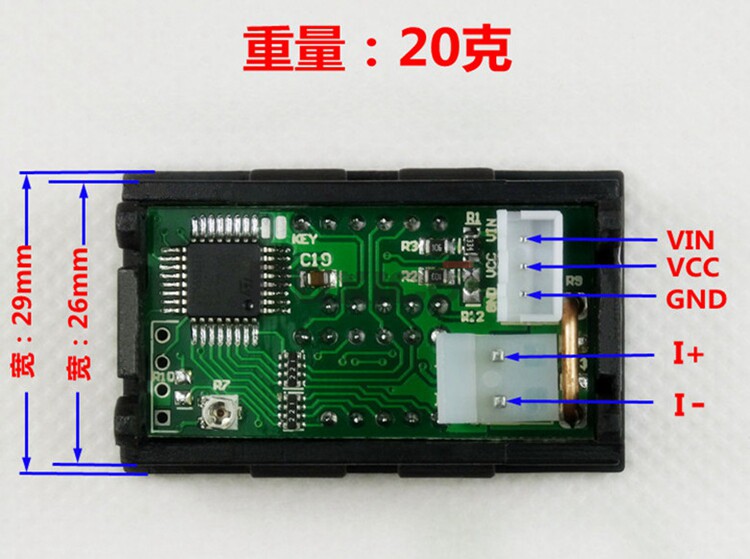

2.尺寸实拍图(宽度在上面的背面实拍图中有说明,请查看上一张实拍图)

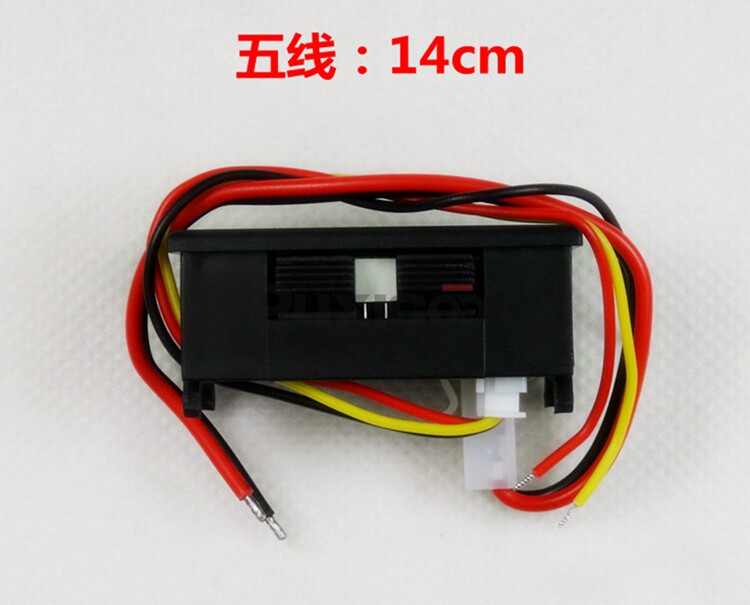

3.导线实拍图(有粗、细两种导线,请在接线前仔细阅读“接线图”,并注意导线所连接的端口)
误差现象:
1、由于器件老化/环境温度影响模块测量小电流时误差变大
解决办法:空载时短路A 和B 个焊盘然后通电开机,模块会自动校准零点,校准完成后关机断开短路点。
2、由于器件老化/环境温度影响模块整个测量量程内线性度变差
解决办法:带负载状态(二分之一量程时最佳)调节R7,直到电流表显示数值与更高级校准源一致
