QJB0.85-8潜水搅拌机，普通/不锈钢，污水搅匀泵，污水处理设备，

一、QJB型铸件式潜水搅拌机性能特点

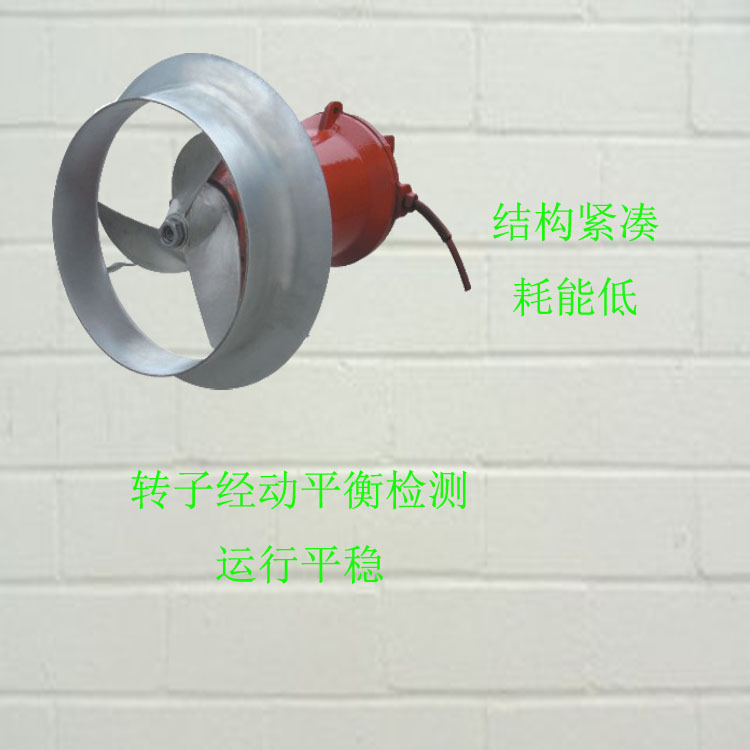

1、结构紧凑，体积小，重量轻，操作维护简单，安装方便快捷，使用寿命长。

2、叶轮经优化设计，效率高，后掠式叶片具有自洁功能，可防杂物缠绕、堵塞。

3、与曝气系统配合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀。

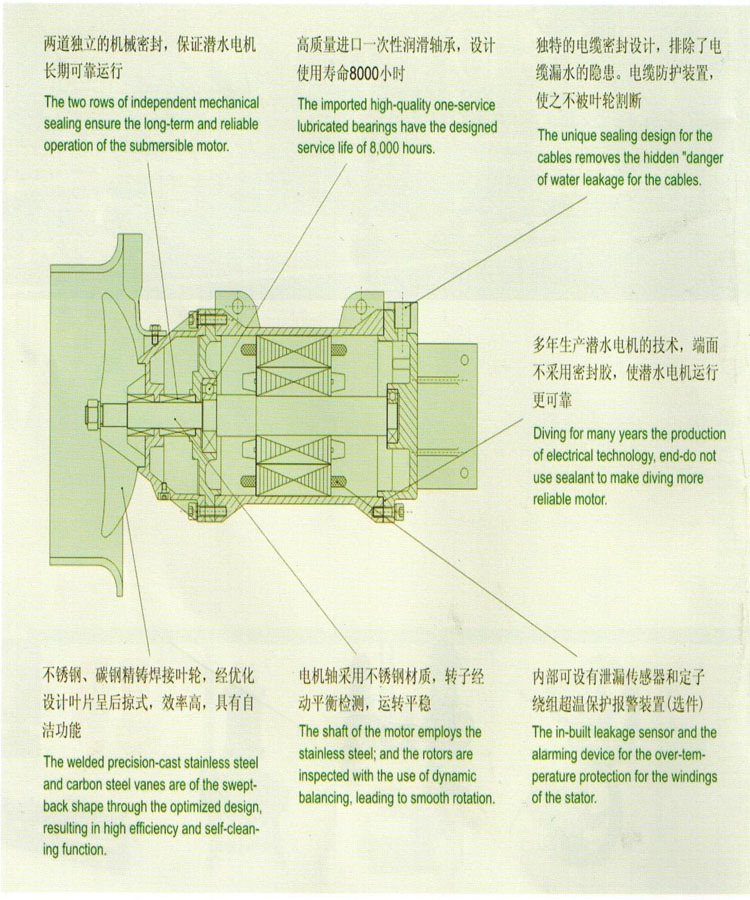

4、电机绕组为F级绝缘，防护等级为IP68，选用一次润滑免维护优质轴承，具有油室泄漏检测和电机绕过热保护功能，使电机的工作更加安全可靠。

5、两道机械密封。机械密封的材质为耐腐蚀的碳化钨，所有紧固件均为不锈钢材质。

6、潜水搅拌机用与不用导流罩均可。导流罩可略提高效率并控制水流喷射动作。

二、QJB型铸件式潜水搅拌机组成

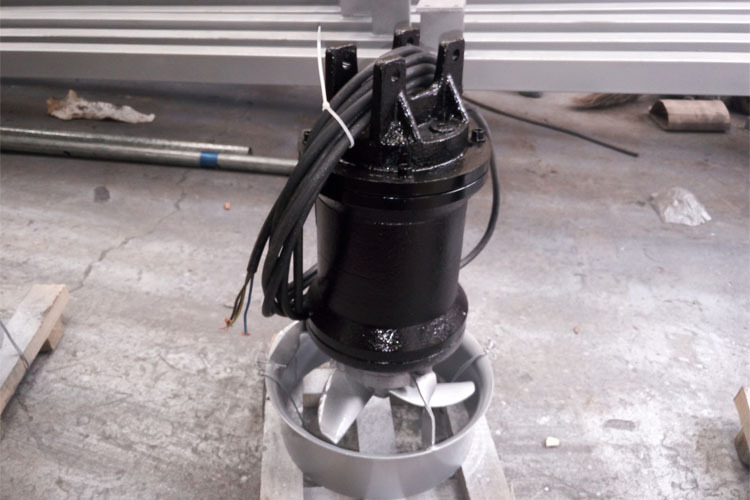

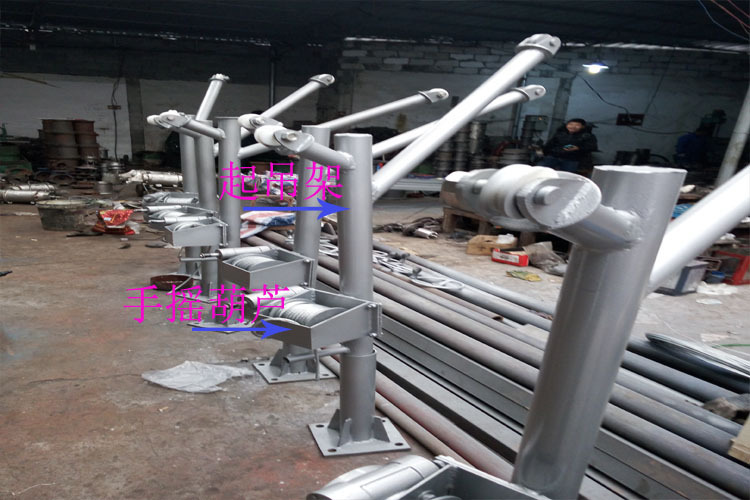

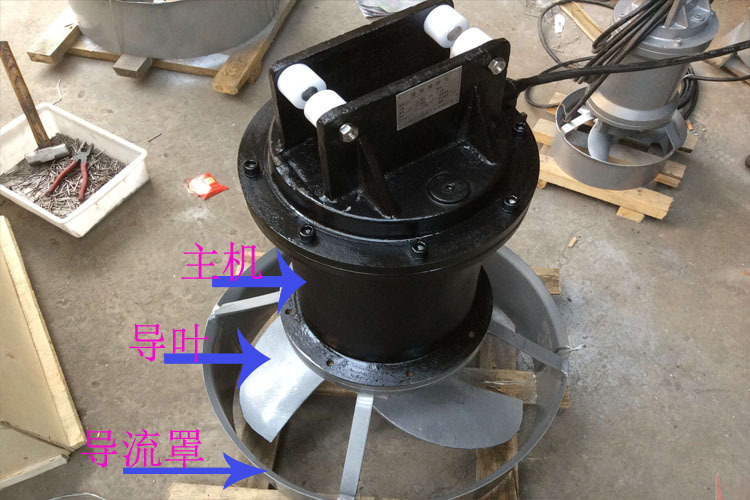

    QJB型铸件式潜水搅拌机主要由潜水电机、密封机构、叶轮、导流罩、手摇葫芦、安装系统、电气控制等部分构成。搅拌叶轮在电机驱动下旋转搅拌液体,使之产生旋向射流,并利用沿着射流表面的剪切应力来进行混合,使流场以外的液体通过摩擦产生搅拌作用,在极度混合的同时,形成体积流,应用大体积流动模式得到受控流体的输送。

三、QJB型铸件式潜水搅拌机应用

    混合搅拌系列潜水搅拌机适用于污水处理厂和工业流程中，搅拌含有悬浮物的液体；污水、废水、污泥水的混合和均匀；稠化过程；污泥脱水过程；传热优化；污水池清洁；防止颗粒在池壁和池底的凝结、沉淀；去除悬浮物；创建水流等。工艺和工业流程需要保持固、液二相或固、液、气三相介质均匀混合反应的场所。

四、QJB型铸件式潜水搅拌机适用范围

潜水搅拌机在下列条件下应能正常连续运行：

1、最高介质温度不超过40℃；

2、介质的PH值在5～9之间；

3、液体密度不超过1150kg/m3；

4、长期潜水运行，潜水深度一般不超过20m。

潜水搅拌机必须完全潜入水中工作，不能在易燃易爆和强腐蚀性的环境中工作！

五、QJB型铸件式潜水搅拌机选型注意事项

为保证取得最佳效果，请使用方提供如下资料：

1、运用目的

2、池型

3、池尺寸

4、介质特性包括粘度、密度、固体物含量等。

5、潜水搅拌机所需要的配套功率是按容积大小，搅拌液体的密度、粘度和搅拌深度而确定的，根据具体情况应采用一台或多台搅拌机。

6、潜水搅拌机必须完全潜入水中工作，不能在易燃易爆的环境下或有强腐蚀性液体的环境中工作。

7、选型问题，请与供应商联系。

六、QJB型铸件式潜水搅拌机型号意义

QJB2.2/8-320/3-740/c/s

QJB—潜水搅拌机

2.2—电机功率(kw)

8—电机级数

320—叶轮直径(mm)

3—叶轮片数

740-叶轮转速(r/min)

材质：C-铸铁  S-不锈钢

七、QJB型铸件式潜水搅拌机技术性能表

八、QJB型铸件式潜水搅拌机安装系统

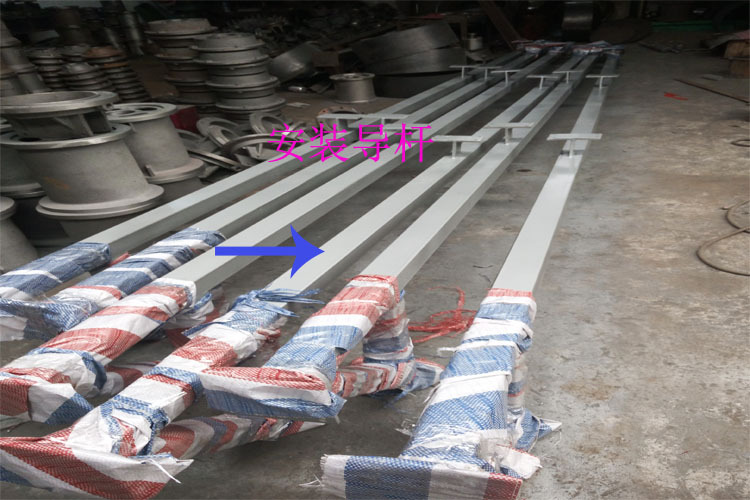

    QJB型潜水搅拌机的专用安装系统可在无需排出池中污水的情况下，能快速安装和拆卸潜水搅拌机。当池深H＜4米时建议采用安装系统Ⅰ。潜水搅拌机的潜水深度可以根据需要进行垂直方向的调节，而且在水平面内可绕导杆旋转的最大角度为±60°起吊系统底座、支撑架和下托架与池的有关联接面均采用膨胀螺栓固定，无需预留孔。当池深H＞4米时建议采用安装系统Ⅱ，需在池底做一混凝土基础（或钢结构底座）。起吊系统底座、钢绳固定架和导向底座与池的有关联接面均采用膨胀螺栓固定，无需预留孔。安装系统Ⅱ用导向钢绳替代导杆，具有运输方便、现场安装简单等特点。该系统从根本上避免了由于运输引起导杆弯曲、变形有而影响正常使用的情况，并有效改善了池深过深情况下，由于导杆的安装误差而导致的无法正常起吊等现象。在有悬臂池顶（如图）的安装条件下更显得操作方便可靠。客户定货时，请提供池深H及池型图，以便厂方加工时确定导杆或导向钢丝的尺寸。安装系统的材质采用不锈钢（或碳钢）制造。安装系统中除导杆或导向钢丝、起吊底座外，多台搅拌机可共用一套起吊装置（用户有特殊要录除外）。

　　 客户定货时，请提供池深H及池型图，以便厂方加工时确定导杆或导向钢丝的尺寸。安装系统的材质采用不锈钢（或碳钢）制造。安装系统中除导杆或导向钢丝、起吊底座外，多台潜水搅拌机可共用一套起吊装置（用户有特殊要录除外）。

　　 QJB潜水搅拌机的专用安装系统可在无需排出池中污水情况下,能快速安装和拆卸潜水搅拌机;

　　 安装系统Ⅰ只适用池深＜4m,机型为QJB0.85/8-260/3-740C和QJB1.5/6-260/3-980C搅拌机，其中Ⅰ-1可在水平方向和垂直方向进行调节；

　　 安装系统Ⅱ、Ⅲ、Ⅳ、Ⅵ适用于池深≥4m，导杆可沿水平方向绕导杆轴线旋转，最大转角-60°~+60°当池深大于4米时，应在导杆中间增加一支撑架；

　　 支撑架和下托架与池壁、池底均用钢膨胀螺栓固定，无需预留孔；

　　 潜水搅拌机的安装系统材质采用不锈钢和碳钢防腐供选择。

QJB型铸件式潜水搅拌机安装注意事项：
　　◎导杆或导向钢丝应与水平垂直，可采用铅锤校正；
　　◎吊钩在起吊潜水搅拌机时，叶轮端较水平面上应上仰5°-10°
　　◎通过起吊装置上的链条的调节，使得潜水搅拌机沿导杆或导向钢丝滑下过程中，起吊钩和潜水搅拌机的起吊重心处于同一垂直线上。
