黑武士0-30V0-3A5A7.5A高精度数控电源控制器(只是控制不含液晶)

致育ZHIYU(智育) 是原创/电池测试仪器/原创/黑武士DCDC及配件/原创/电源测量、控制/原创/降压型DCDC/原创/经典功放板/原创/风扇调速控制器温控/原创/趣味电子制作套件/原创/教学专用电子套件/LED/监控灯/周边/其他成品电路/定制产品、技术转让/电子配件/电子元器件/闲置、低价处理区中的佼佼者，店铺旺旺: v_mosfet，公司名称: ，所属行业: 家装家饰/女装/流行女装公司地址: 山东济南 黑武士0-30V0-3A5A7.5A高精度数控电源控制器(只是控制不含液晶)价格:82.00 黑武士0-30V0-3A5A7.5A高精度数控电源控制器(只是控制不含液晶)销量:4

注意：由于主电源电压，整机接线布局等会影响工作微参数（例如零点偏差等），所以本处无法提供精确校准服务，精确校准需要用户组装完毕以后做才可以！控制板自带一组7.5A统一预校准测试数据（到手可以直接测试，但是精度不高）。



升级说明：即日起销售的控制主板支持1604液晶，使用1604液晶时多两行显示内容，包括W，Wh，RES，Ah。

增加操作：清零Wh，Ah，按住旋转编码器时按一下load按键。

球球交流群：141022482  （订单审核）

回馈老顾客优惠政策如下（必须先拍下后留言等待核实订单做优惠修改后旺旺通知付款，直接拍下付款的不再退款）：
1.搭配一块3  5  或者7.5A板子购买，控制板6.5折（53.3元）。
2.之前有购买过新版统一三接口的DCDC板子的买家，购买控制主板6折（49.2元）。
3.对于满足第2条的买家如果之前同时购买了表头板子，那么购买控制主板则是5折无利价格（41元）。
4.如果有早期的黑武士DCDC板子购买记录，这次购一块新DCDC版+数控控制器，则一起打6.5折（DCDC只限3A  5A以及7.5A基础版），就是说满足此条件的买家买一块7.5A黑武士板子+控制器主板只需要85.54元（相当于7.5A成品板32.24元，5A28.99元，3A的23.92元）。
注意：
1.以上优惠只适合交易记录一比一优惠，例如第2条中满足条件的买家之前购买过一块板子，则可以优惠价购买一块控制主板，如需要购第二块则不享受优惠2（当然可以再买一块DCDC搭配板子享受优惠1）.
2.必须使用与之前成交记录相同的账号购买并且收货人相同或者收货地址相同。
3.一切都要拍下订单后留言等待核实交易记录改价之后再付款，直接付款的不再享受优惠也不再退款！
4.在“小龙电脑”处购买过的买家享受类似的优惠，具体请咨询小龙。



一套主板包括已经组装完成并通过流程测试后的主板一块，转接排线一条（25cm长度），黑色旋钮一个。

警告：供电12V电源要和DCDC主电源隔离！！！

另外注意：论坛上的仿造抄板黑武士DCDC由于使用了廉价的国产运放，输入失调电压较大且不稳，搭配本控制器后部分会出现0点调不到或者0点使用过程漂移的问题，如果需要使用请先更换LM358为ST的摩洛哥原厂芯片后再搭配本控制器。

校准以及使用方法请先看以下视频（请自行复制链接到地址栏查看或者去you库搜索“黑武士数控”）：

校准操作视频（在售版本增加了最大功率MAX Power限制功能，有一步骤需要选择最大功率限制，默认最高，主要方便使用到主电源功率较低的场合，视频中暂时没有这一步）：http://v.youku.com/v_show/id_XOTE4ODg1NTQ0.html

基本操作视频：http://v.youku.com/v_show/id_XOTE4ODg1NTI0.html

灯泡测试视频：http://v.youku.com/v_show/id_XOTE4ODg1NTI0.html

其他物品链接：

12P蓝白排线（可用于连接液晶和延长按键）：

注意：连接液晶只需要12根线（两侧各6根，中间四个不用），线长度不要超过15cm，否则易受到干扰。

3A黑武士DCDC：

5A黑武士DCDC：

7.5A黑武士DCDC：

蓝色1602液晶（白字）：

黄绿色1602液晶（黑字）：

黄绿色1604液晶（黑字）：

16P排母：

螺丝铜柱：

面板安装按键：

其他配件端子等请从以下分类选取（原创设计黑武士DCDC及配件）：

设计特点：

该控制器集成数控电源控制器和无损电压电流表头两项功能，采用TL431AA（高精密431）控制5V电源供电，DA解析度16000DPI，精密运放OP07组成带偏置的基准输出电路，板载无干扰发生电路提供精密运放负电源，电流检测放大电路也采用OP07精密运放，独立的16位电荷平衡ADC回读电流电压，带有基准输出硬件自动锁定功能（系统崩溃后输出不会失控），液晶显示放死功能（液晶受干扰乱码后能自动复原），真正的断电记忆功能（断电瞬间存储），多音调蜂鸣器提示音。

操作方法：

1.电压电流调节：液晶显示第一行为设定电压和电流，当前设定位置下方会有下划线指示，直接旋转旋转编码开关调节当前设置位数值，调节设置位则需要按住编码开关同时旋转，调节过程会正常进位或者退位，如果调节达到最高或者最低极限值，继续调节蜂鸣器则会发出高音调提醒，数值不再变化。

2.开启关闭输出：按动"ON/OFF"按键控制开关输出，液晶第一行最后会有指示当前输出状态。注意在进入存储载入状态时，“ON/OFF”按键只能关闭输出而不能而不能开启。

3.存储当前数据：一般状态下按动“SAVE”按键进入保存页面，第一行尾部显示保存位置0-9，通过旋转旋转编码开关改变保存位置，再次按下“SAVE”按键则将当前设置电流电压值存入该位置并退出，之前同一位置的存储数值会被覆盖；处于保存页面时如果按下“LOAD”按键，则取消存储直接退出（不影响原来此位置的存储值）。

4.载入存储数据：一般状态下按动“LOAD”按键进入载入页面，第一行显示当前载入位置保存的电压电流值，尾部显示此值存储位置，旋转旋转编码开关调节载入位置，第一行会同步更新此位置已保存的电压电流值（此时不会影响实际输出），再次按下“LOAD”按键，此位置的数据载入完成；处于载入页面时如果按下“SAVE”按键，则取消载入直接退出。

基本参数：

电源：DC11-14V  最大电流不超过100mA

基准：TL431AA（进口）   0.5%

DAC：16000 DPI PWM DA 3阶低通滤波 OP07偏置放大输出

ADC：独立16位电荷平衡ADC 非性线性度低于0.003%

保护功能：失控保护 当CPU工作异常时 硬件自动将输出基准短路

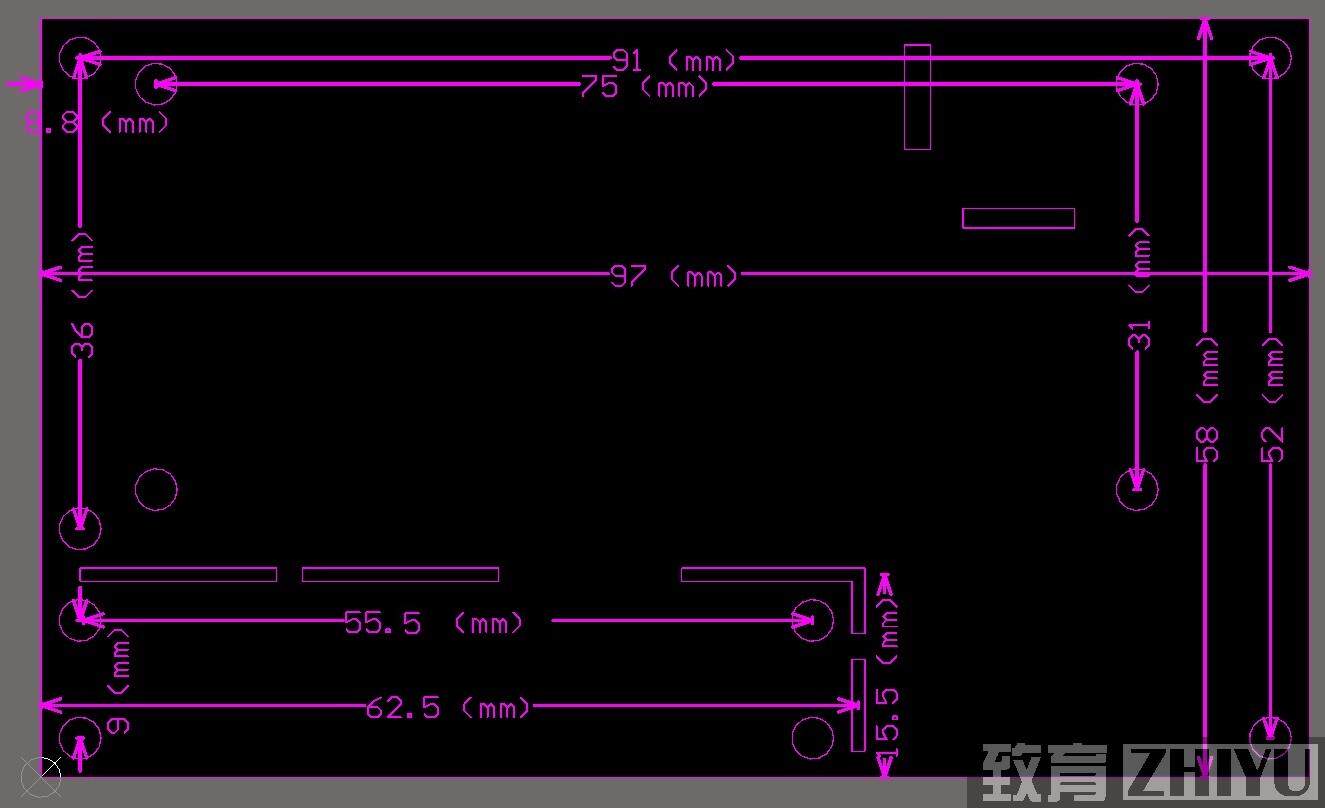

 尺寸描述（单位mm）：电路板总尺寸：97*58；四角定位孔：91*52直径3.2；按键副板定位孔：56*9直径3.2；按键中心距：左边缘定位孔中心线-11mm-编码开关-16mm-LOAD键-9mm-SAVE键-13mm-ONOFF键-7mm-右边缘定位孔中心线；板上1602液晶安装孔：75*31直径3.2，其中左上角液晶安装孔与电路板左上角定位孔距离为X5.8  Y2。

以下参数为绝对校准后（校准参照误差0且操作正确）性能

电压控制误差：0.2%+-0.002V

电流控制误差：0.4%+-0.0003A（3A）  0.4%+-0.0005A（5A及7.5A）

电压回读精度：0.2+0.01V（不显示负电压）

电流回读精度：0.4%+0.001A（3A）  0.4%+0.002A（5A及7.5A）（不显示负电流）

电压电流回读更新速度：0.5秒

附：导致电流误差较电压误差大的原因主要是黑武士DCDC板上电流取样电阻温漂所致。

文字描述完善中…………………（请先以前面视频介绍为主）……………………………

控制器地址设定（用于多机通信控制）：

断电状态下同时保持按住LOAD和SAVE按键前提下给控制器通电，控制器进入地址设定状态，通过转动旋转编码器修改地址，控制器共支持100个地址位，即10进制下1-100或者16进制下1-64，设定好之后按动ON/OFF按键退出。

注意：多机模式使用时不得出现地址重复，否则将会发生回馈数据冲突！！！

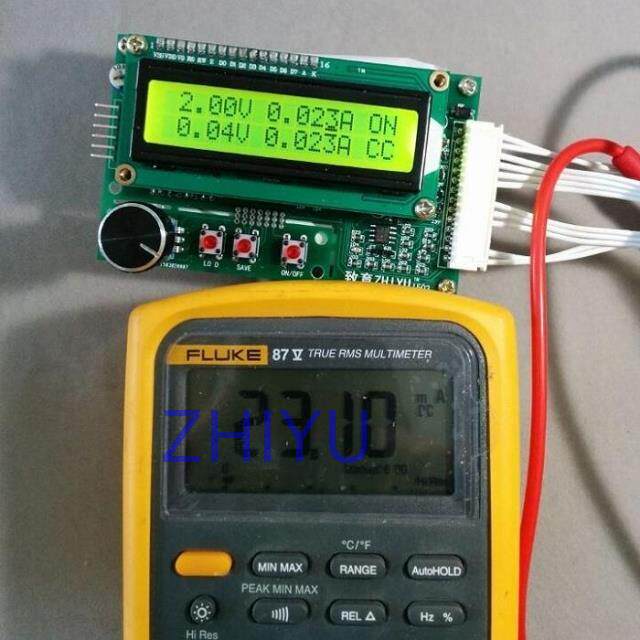

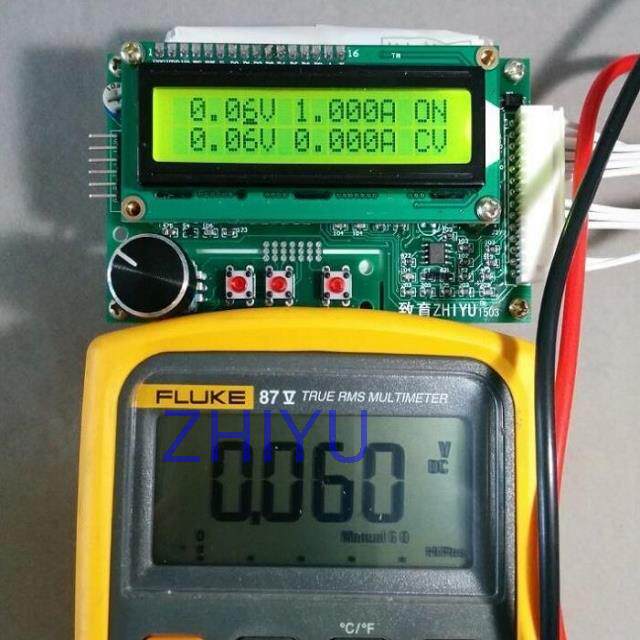

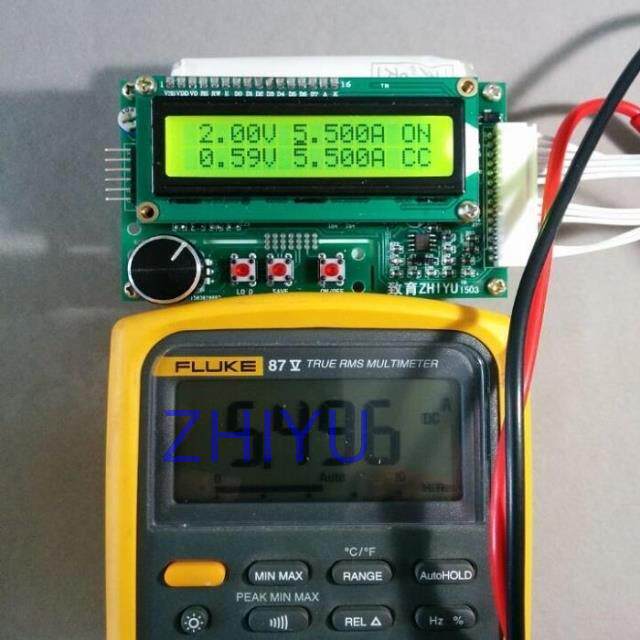

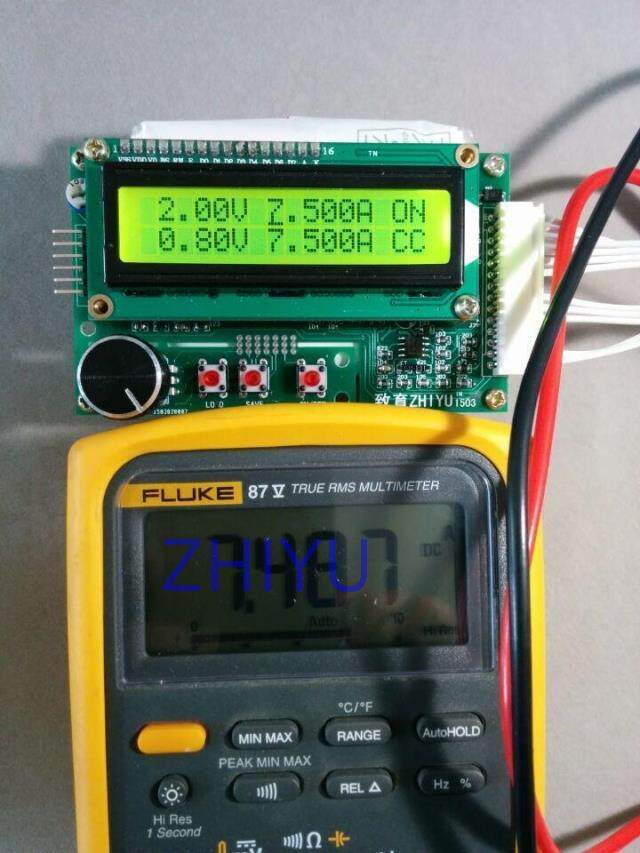

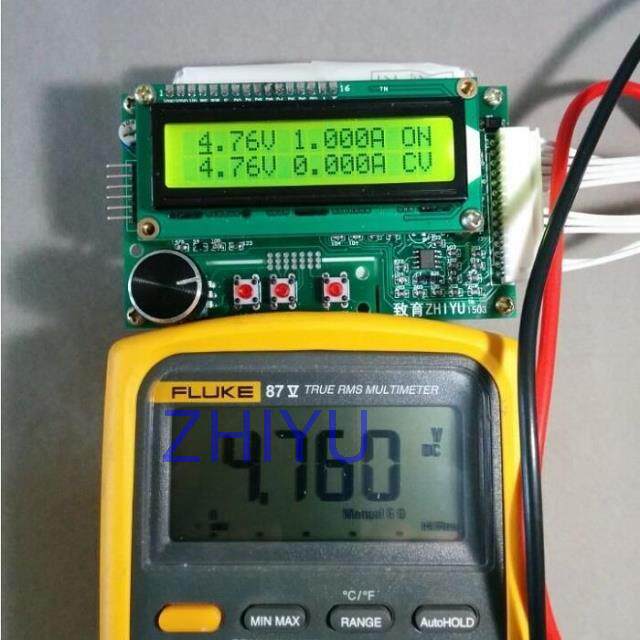

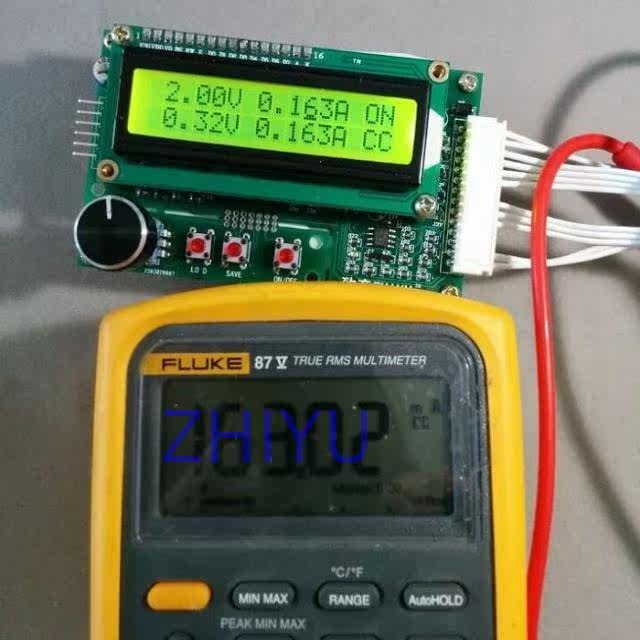

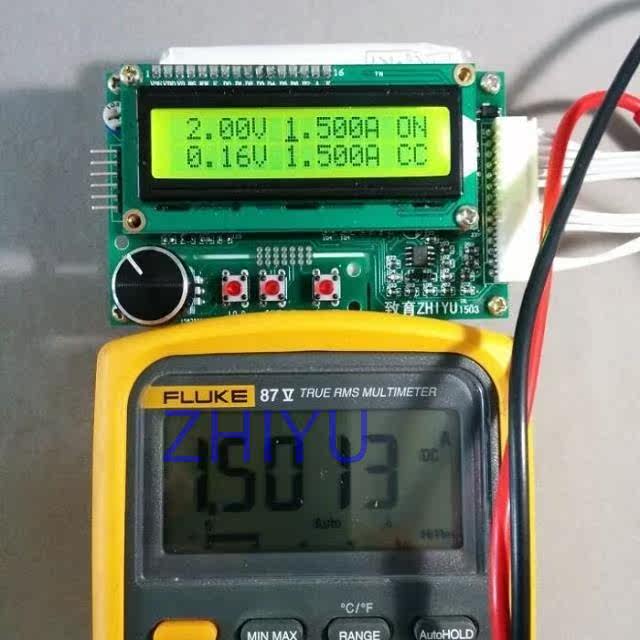

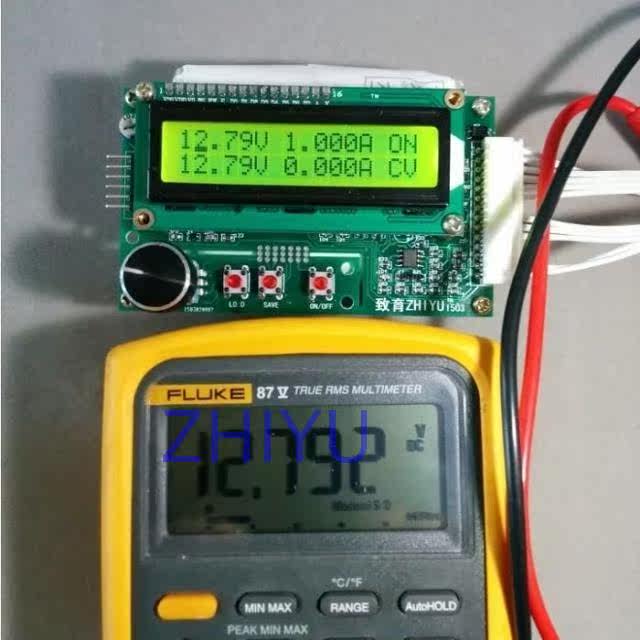

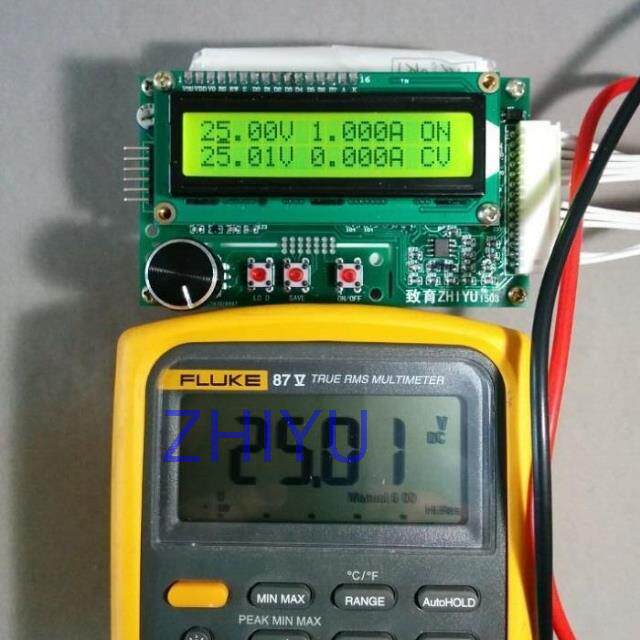

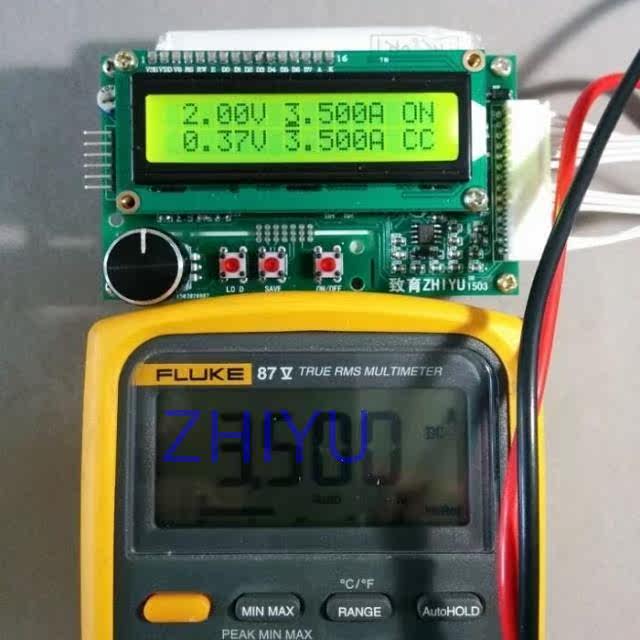

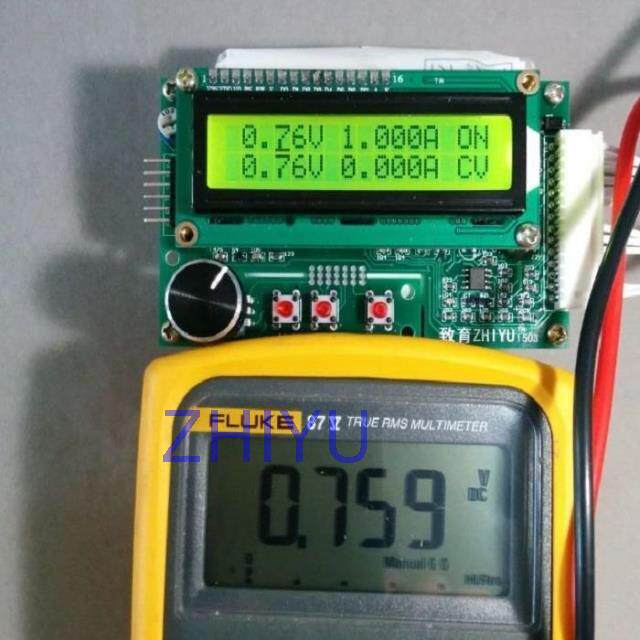

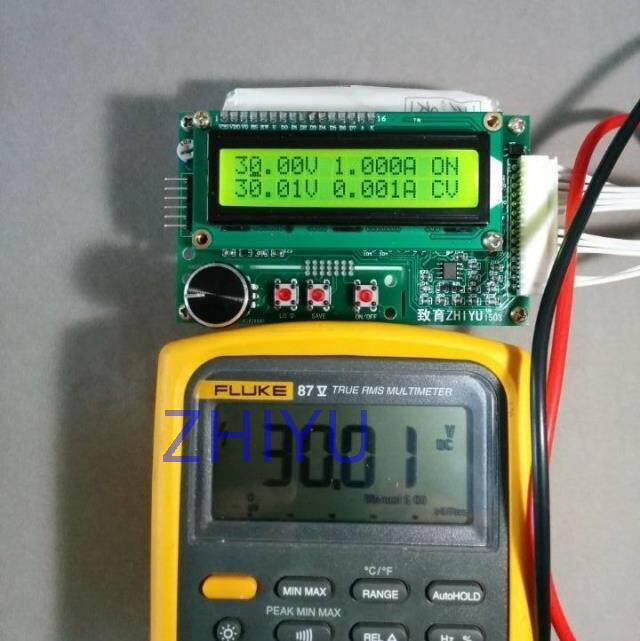

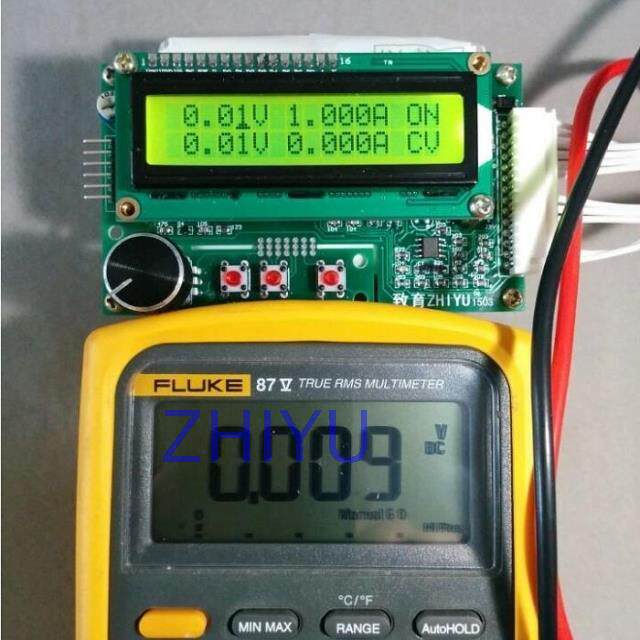

以下是部分实际测试图片



保修说明：

该产品为DIY类半成品，一经使用后不可退换货，如有故障可维修，非人为问题自签收日起30日免费内运费双方单向承担，30日后有偿维修运费买家承担。
