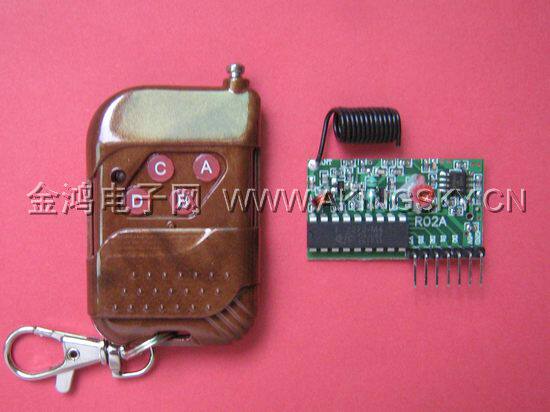

标价所含物品清单：

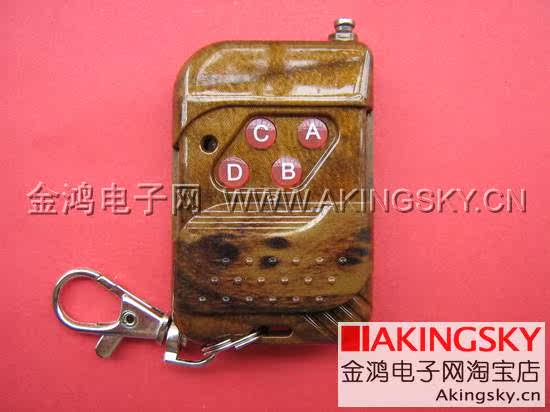

\    1、桃木四键遥控器（含电池） 1个    2、超再生解码接收板（输出模式请下单时选定，含天线） 1个 \  提示：请在下单时，从颜色分类中选准所要的模式和频率，发货以订单为准！！

\

\

本套件包含：一个4路接收模块（输出模式请下单时选定）和一个桃木四键遥控器（配有电池）。接收模块四路输出，高电平电压约为5V，电流约为2MA，可与单片对接，或加一级放大驱动继电器或小型直流电机。

\

\

遥控距离：空地无干扰大于50米，正常使用一般二三十米。适合近距离控制

\

\

\

编码芯片可能为SC2262、PT2262或PT2264，都是通用的，不接受指定

\

非锁互锁自锁的区别：

\

如果您是第一次选用此类产品，请查看：
PT2272/PT2262编码和解码原理：

\\

\

技术参数：

\

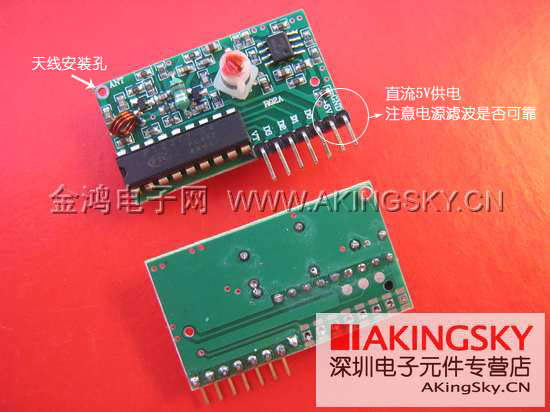

工作电压：DC5V（做好稳压和滤波）
待机电流：5MA
工作频率：315MHz、433MHz
工作原理：超再生
调制方式：OOK/ASK
灵 敏 度：-103dBm
解码格式：固定码（焊码型，PT2272或兼容芯片）
输出信号：TTL电平信号、四路输出
PCB尺寸：40.5*23*11MM

\

\

\

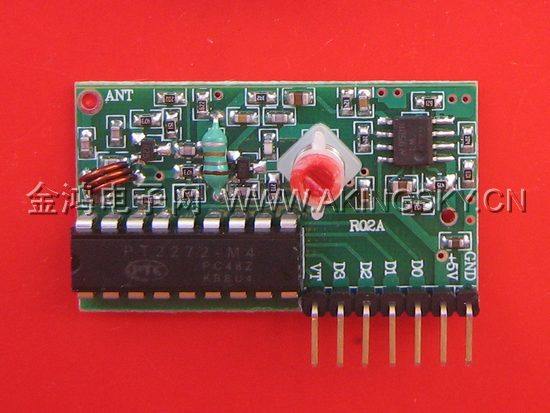

上图中左从至右分别为：VT、D3、D2、D1、D0、VCC、GND

\

引脚定义：

\

VT       解码有效指示输出脚
D0-D3    四个控制信号输出引脚
+        VCC   DC5V
-        GND   负极、地
ANT      天线，用24-28CM长的导线

\\\

\

主要参数:

\

工作电压：DC12V/23A
工作频率：315MHz、433MHz（其它频率可定制）
待机电流：0mA
工作电流：16mA
编码方式：固定码（焊盘对码）
调制方式：OOK（调幅）
参考距离：使用中一般能达到二三十米，影响因素很多以试验为准
工作温度： -10℃~+70℃
尺　　寸：58×39×14mm

\

\\\

\

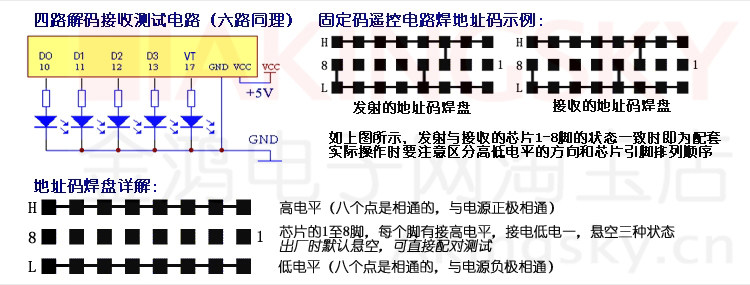

编码方法说明：

\

设置地址码的原则是：同一个系统地址码必须一致；不同的系统可以依靠不同的地址码加以区分。至于设置什么样的地址码完全随客户喜欢。
在通常使用中，我们一般采用8位地址码和4位数据码，这时编码电路PT2262和解码PT2272的第1～8脚为地址设定脚，有三种状态可供选择：悬空、接正电源、接地三种状态，地址编码不重复度为6561组。只有发射端PT2262和接收端PT2272的地址编码完全相同，才能配对使用，为了便于生产管理，出厂时遥控模块的PT2262和PT2272的八位地址编码端全部悬空，这样用户可以很方便选择各种编码状态，用户如果想改变地址编码，只要将PT2262和PT2272的1～8脚设置相同即可，例如将发射机的PT2262的第1脚接地第5脚接正电源，其它引脚悬空，那么接收机的PT2272只要也第1脚接地第5脚接正电源，其它引脚悬空就能实现配对接收。
当两者地址编码完全一致时，接收机对应的VT和输出引脚 输出高电平控制信号，将这些信号加一级放大，便可驱动继电器、功率三极管等，对各种负载进行无线控制。

\

\

使用注意事项：

\

1、天线用软导线或其它硬质金属（如拉杆天线），长度大约28cm（315MHz）或24cm（433MHz），尽量拉直使用。不要靠近金属物体。
2、电源电压要求稳定且波纹系数低，需多级滤波（如增加磁珠﹑电感﹑电容等）。
3、若配合单片机使用建议MCU时钟频率在4MHZ以下并且晶体尽量远离RF接收模块，否则晶体的高次谐波会影响通讯距离。
4、注意编码IC和解码IC的速率一致和码的格式一致（即振荡电阻要匹配，本套件默认为4.7M/820K），否则将会影响距离乃至不能通讯。

\\
